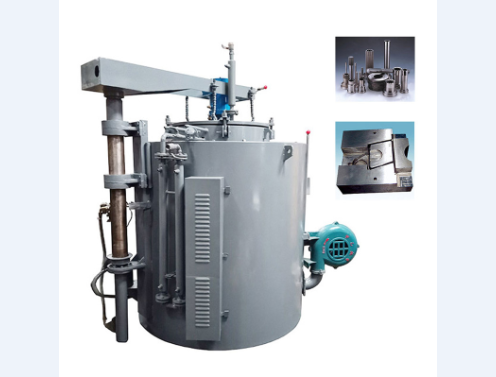

一种井式氮化炉内冷却系统

摘要：本发明提供了一种井式氮化炉内冷却系统,属于金属热处理装置领域.它解决了现有氮化炉内冷却系统冷却均匀性差的问题.本井式氮化炉内冷却系统包括炉体,炉体顶部固定有炉盖,炉盖下方固定有炉盖内胆,炉盖内胆底部通过若干连接杆连接有导流罩,导流罩边缘与炉盖内胆边缘间隔设置,还包括圆筒状导流筒,导流筒顶端与导流罩边缘固定,导流筒底端与炉体底部间隔设置,导流筒内壁形成炉膛,导流筒外壁与炉体内壁间隔设置,导流罩中部设有进风口,还包括固定在炉盖顶部的搅拌风机,搅拌风机具有风机轴,风机轴上固定有旋转扇叶,还包括设在炉盖内胆和导流罩之间的换热器.本内冷却系统能提高炉内介质冷却均匀度,保证工件的质量。

主权项：1.一种井式氮化炉内冷却系统，包括炉体(1)，炉体(1)顶部固定有炉盖(11)，其特征在于：炉盖(11)下方固定有罩状炉盖内胆(12)，炉盖内胆(12)底部通过若干连接杆(13)连接有罩状导流罩(2)，导流罩(2)边缘与炉盖内胆(12)边缘间隔设置，还包括圆筒状导流筒(3)，导流筒(3)顶端与导流罩(2)边缘固定，导流筒(3)底端与炉体(1)底部间隔设置，导流筒(3)内壁形成用于放置工件的竖直筒状炉膛(31)，导流筒(3)外壁与炉体(1)内壁间隔设置，导流罩(2)中部设有进风口(21)，还包括固定在炉盖(11)顶部的搅拌风机(4)，搅拌风机(4)具有穿入炉盖(11)和炉盖内胆(12)的风机轴(41)，风机轴(41)上固定有位于炉盖内胆(12)和导流罩(2)之间的旋转扇叶(42)，风机轴(41)与进风口(21)同轴设置，且旋转扇叶(42)进风侧与进风口(21)相对设置，出风侧朝向炉盖内胆(12)，还包括设在炉盖内胆(12)和导流罩(2)之间的换热器(5)，换热器(5)包括若干环绕旋转扇叶(42)设置的环形空心不锈钢管，还包括位于炉盖(11)上方的进气阀(51)和出气阀(52)，不锈钢管两端分别通过管道与进气阀(51)和出气阀(52)连接，且管道与炉盖(11)固定。
