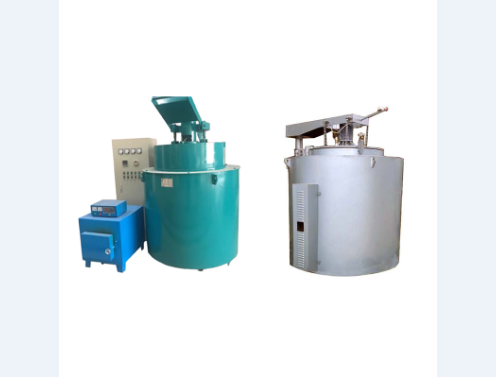

一种实用新型的井式回火炉
摘要：本实用新型涉及回火炉技术领域,尤其涉及一种井式回火炉,包括炉体、炉盖、链轮、横板、连接板、旋转轴；所述炉盖设置在所述炉体的上部,所述链轮为两个,分别与所述横板通过转轴连接,所述链轮的一侧连接有链条,所述链条的下部与所述炉盖连接,所述链轮的另一侧与压板固定连接；所述横板的另一端与所述旋转轴的上部连接,所述旋转轴的下部通过轴承座与所述炉体的侧壁连接。相对于现有技术,本装置去除了传统的两个电机,利用杠杆的原理,横板以及转轴组成了一个L形的支架,链轮的一侧通过链条与炉盖连接,链轮的另一侧焊接压板,使用时,人工压动压板,炉盖抬起,再以旋转轴旋转,从而打开炉盖,操作便捷,结构简单,成本低。
主权项：1.一种井式回火炉，其特征在于：包括炉体、炉盖、链轮、横板、连接板、旋转轴；所述炉盖设置在所述炉体的上部，所述链轮为两个，分别与所述横板通过转轴连接，所述链轮的一侧连接有链条，所述链条的下部与所述炉盖连接，所述链轮的另一侧与压板固定连接；所述横板的另一端与所述旋转轴的上部连接，所述旋转轴的下部通过轴承座与所述炉体的侧壁连接。
