热门搜索:
热门搜索:
综述作者及国内同行执行的低温退火、水爆退火快速软化、等温球化退火等多种节能退火工艺,和传统的高温长时间退火工艺相比,新工艺退火节能30%以上。
高速钢制件只要经过热加工发生相变,一般均要经退火处理,方能进行切削加工和为最终热处理做好组织准备。此外,经过淬火回火后的高速钢工模具返修品,也必须经过退火方可再进行最终的热处理,否则,极有可能造成萘断口而报废。

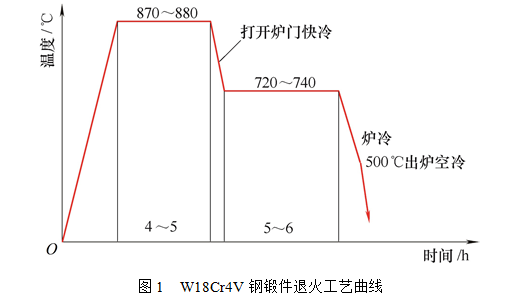

高速钢常规退火工艺周期比较长,一般要36h(从进炉到出炉)以上,效率低,能耗高,而且碳化物分布的均匀也不是很理想。图1为W18钢锻件在箱式电炉中装箱退火的典型工艺曲线。退火后硬度应≤255HBW。
为了改变传统退火工艺的弊端,国内工具行业做了不少试验,大胆改革创新,为节能减排传递正能量。以下简介几种节能退火工艺。
