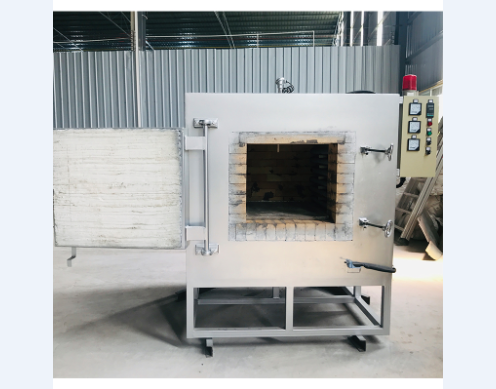

箱式预热电阻炉结构简介

　　箱式预热电阻炉的结构主要由炉体、炉衬、炉底板、加加热元件、炉盖和炉门开启装置、控制系统等组成。

　　炉体结构用槽钢、角钢焊接，外壳侧板用Q235钢板焊接。结构牢固可靠，整体强度好，不易变形，表面平整光亮。炉体的所有焊接部位都要打磨，用铁腻子找平，喷涂热防锈漆，然后按照用户提供的色码进行喷涂。

　　炉衬为轻质节能耐火砖结构，炉口采用高铝重砖，炉口砖设有不锈钢保护板，避免装卸工件时损坏炉衬。选用以ZG3Cr18Mn12Si2N为原料的耐热钢炉底板放置工件，并选用新型搭扣制作方法，避免工件氧化皮落在加发热元件上造成短路。耐热钢炉底板采用分段制造，以减少高温下的变形和开裂。

　　加发热元件根据炉温的均匀性合理分配功率，加发热元件分别布置在炉膛周围和炉底；炉膛周围的加加热元件由0Cr21Al5合金电阻带缠绕成波纹状制成。炉底加加热元件选用0Cr21Al5合金电阻丝箱式炉的炉顶结构采用槽钢，侧板和面板采用Q235钢板焊接。结构牢固可靠，不易变形翘曲，整体强度好。炉盖内衬也是全纤维结构。

　　炉盖启闭设备由电动葫芦滑轮和钢丝绳启闭。

　　选择标准控制柜。主控系统控制柜选用国际流行的GGD立式1800600400组合柜。控制柜表面涂电脑色或浅驼色。电子控制面板配有电流表、电压表、温度控制器、晶闸管功率调节器、温度记录仪和控制开关。

　　温控主回路由大功率双向晶闸管过零功率调节触发，晶闸管空冷，具有过载、过热、过流保护功能。该调度功能分为自动和手动两种形式，可与各区温控仪表自动形成自动温控流程。手动离线各小区温控面，手动调度各小区电量。在自动或手动模式下，有绑定加热电源等功能。箱式炉温控面采用先进的日本岛电气可编程智能高精度数显PID自成型面，具有多量程输入、任意温度设定和多种报警功能。热电偶接收到的毫伏信号经扩展转换后，数字显示面输出4-20mA电流信号，然后晶闸管功率调节器以1的控制精度调度晶闸管的脉冲数。该温控具有热电偶修改功能、电源绑定功能和超温报警功能。当炉门打开时，加热主电路自动关闭，完成联锁保护。

　　炉温记录选用无纸记录仪，可打印曲线，实时记录升温保温过程中的温度(通过u盘导出)，同时可监控加热主回路，有效监控整个生产过程。有关问题的更多信息，请联系我们的老化炉制造商。
