联系我们

欢迎您来到佛山市汇诚盛机械设备有限公司官网
手机号码

文经理:186-8821-8156
微信号:wenxinai1688

总部服务热线

0757-8258 0269

汇诚盛炉业

专业定制热处理炉|工业炉|退火炉|连续炉厂家汇诚盛炉业

当前位置: 首页 » 新闻资讯 » 炉业知识

大锻件热处理的加热方式

返回列表 浏览: 发布日期:2020-11-30 15:36:21【

大锻件加热时,为了避免过大的热应力,应该控制装炉温度和加热速度。截面大、合金元素含量高的重要锻件,多采用阶梯式加热。即在但温装炉后按规定速度加热,在升温中间进行一次或两次中间保温。有些锻件采用较低的加热速度而不进行中间保温。只有截面尺寸较小、形状简单、原始残留应力较小的碳钢和低合金结构钢锻件,才允许高温装炉、不限制加热速度或在低温装炉后采用最大功率升温。


大锻件热处理的加热方式(图1)

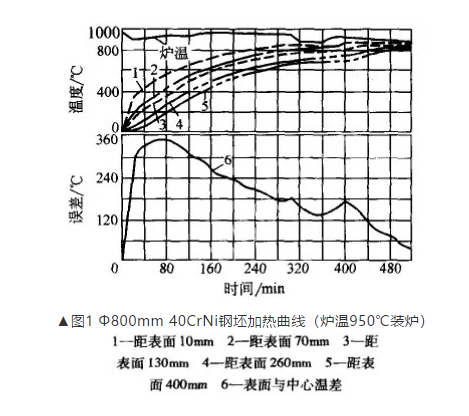

高温装炉直接加热时,锻件中不同部位的升温曲线,如图1 7-13所示。可以看出,在这种情况下锻件表面与中心的最大温差很大,出现最大温差时工件心表部温度低于200℃, 钢仍处于冷硬状态,易因巨大的温差应力而产生内部裂纹。

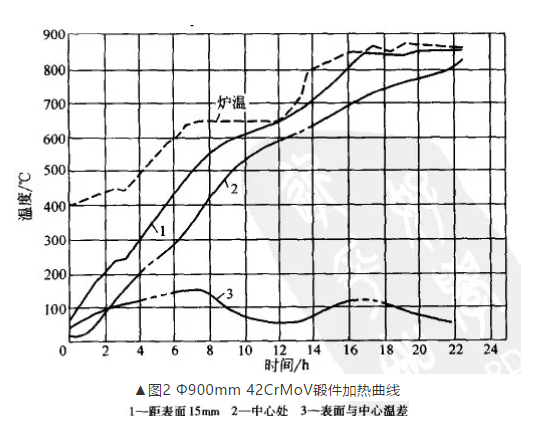

阶梯式加热时锻件中不同部位的升温曲线,如图2 所示。可以看出,由于采取了中间保温,在加热中出现了两次最大温差。第一个出现在心部温度为≈350℃时,数值仅为图1 7-13曲线的1/3。出现第二个最大温差时,锻件心部温度已升高至≈700°C, 钢已处于塑性状态,无开裂危险。当锻件尺寸很大时,加热中第一个最大温差的数值仍会较大,这时要在≈400°℃等温一段时间,待工件表面和心部都升至较高温度时再继续加热。这样可以减小第一个最大温差的数值和使其在更高些的温度范围出现。


大锻件热处理的加热方式(图2)

186-8821-8156
