热门搜索：
欢迎您来到佛山市汇诚盛机械设备有限公司官网
手机号码
文经理：186-8821-8156
微信号：wenxinai1688
总部服务热线
0757-8258 0269
文经理：186-8821-8156
微信号：wenxinai1688
0757-8258 0269
热门搜索：
回火后的冷却与残留应力
大锻件高温回火后快冷，会引起大的残留应力，其数值主要取决于该钢的弹－塑性转变温度（碳钢和低合金钢为400-450°C, 合金钢为450-550°C) 以上阶段的冷却速度。为了减小锻件中的残留应力，应尽量降低锻件在高温阶段的冷却速度。为了缩短回火冷却时间以提高生产率，锻件在弹－塑性转变温度以下区域可以采取较快的冷却速度。

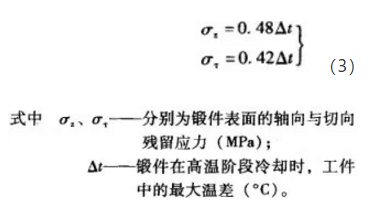

调质大锻件中的残留应力是热残留应力，沿截面的分布规律是：表面受压，心部受拉，由中心到表面近似为一条不对称的余弦曲线，中心处的输向应力约比切向应力大一倍。必要时可根据锻件用钢的物理参数与回火工艺过程对应力分布曲线进行定量计算。当只须控制锻件表面残留应力时，可以用以下经验公式进行估算：
通常对重要锻件规定为，经高温回火后工件表面的残留应力值不得高于其屈服强度的10% 或40MPa, 即可由上式算出在高温回火时应当采取的冷却速度。
186-8821-8156
