退火与正火的组织性能比较，正火组织比退火组织细

浏览：发布日期：2022-11-15 16:04:44【大中小】

退火与正火得到的都是珠光体型组织，但两者有一定差异。

正火组织比退火组织细

例如：T8钢退火后为粗片状珠光体，片间距为0.5μm，而正火后为细片状珠光体，片间距为0.2μm。

退火与正火的组织性能比较，正火组织比退火组织细(图1)

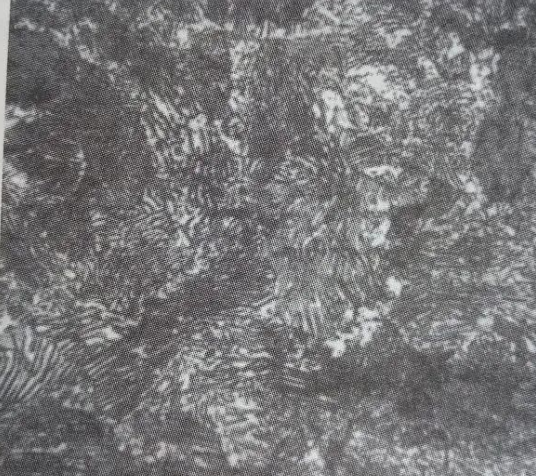

图1 T8钢在800℃加热保温30min退火后的显微组织

退火与正火的组织性能比较，正火组织比退火组织细(图2)

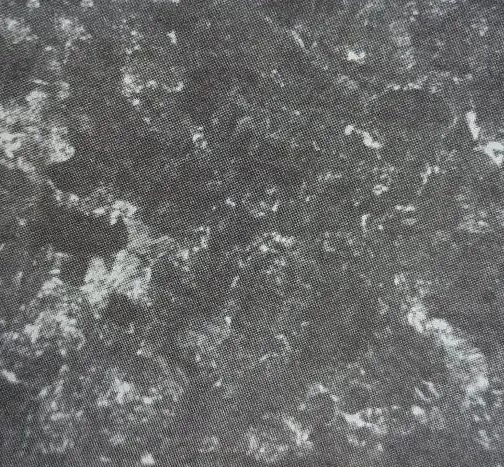

图2 T8钢在800℃加热保温30min正火后的显微组织

图1所示为T8钢在800℃加热保温30min退火后的粗片状珠光体，平均硬度为18HRC。图2所示为T8钢800℃加热保温30min正火后的细片状珠光体，平均硬度为27HRC。

专业定制热处理炉|工业炉|退火炉|连续炉厂家汇诚盛炉业
