先共析产物有差异

     正火冷却比退火快，因此先共析产物（铁素体、渗碳体）不能充分析出。例如，45钢退火后的组织为45%铁素体+55%珠光体，而正火后的组织为30%铁素体+70%珠光体。

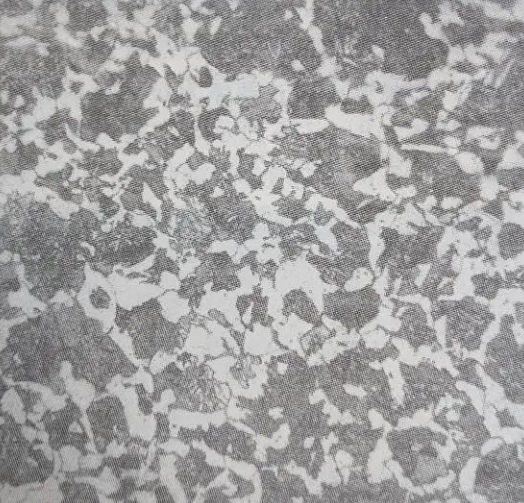

图3 45钢在830℃加热保温20min退火后的组织

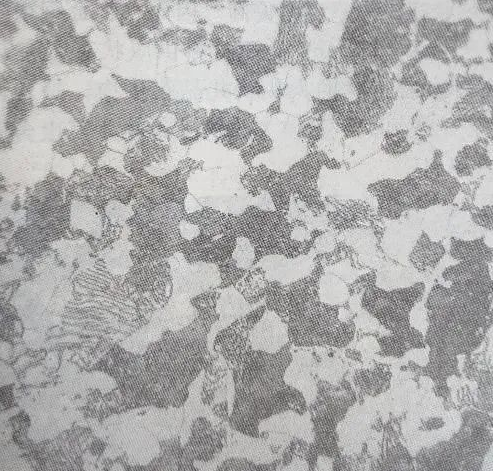

图4 45钢在830℃加热保温20min正火后的组织

      图3所示为45钢在830℃加热保温20min退火后的显微组织，由深色片状珠光体和白色不规则多边形铁素体形成，平均硬度为10HRC。图4所示为45钢在830℃加热保温20min正火后的显微组织，由深色细片状的珠光体和白色网状及不规则的多边形铁素体组成，平均硬度为18HRC。

      对于过共析钢而言，退火后的组织为珠光体+网状碳化物；而正火时网状碳化物的析出受到抑制，从而得到全部细珠光体组织，或沿晶界仅析出一部分条状碳化物（不连续网状）。

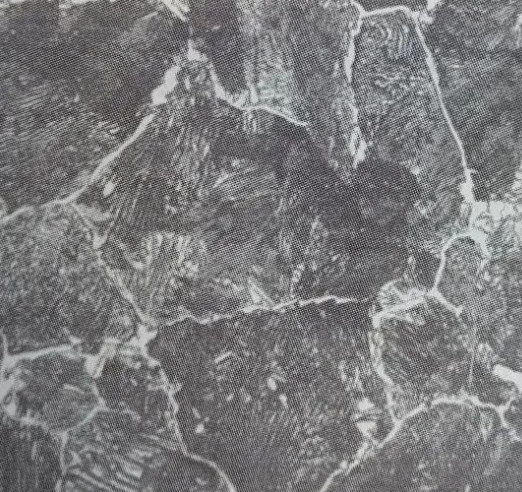

图5 T12钢在850℃加热保温后退火的组织

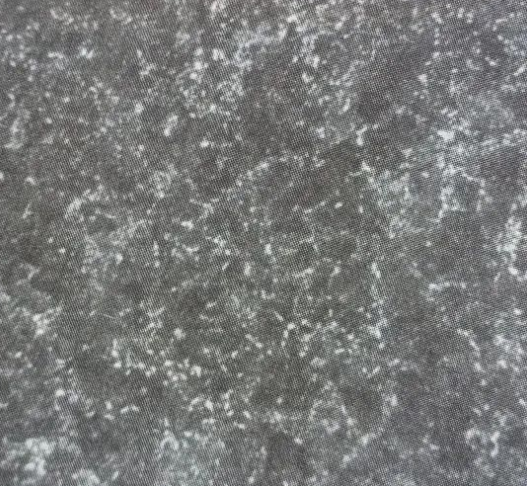

图6 T12钢在850℃加热保温后正火的组织

     图5所示为T12钢在850℃加热保温90min后退火的显微组织，由于加热温度高，保温时间长，碳化物溶入充分、随炉冷却得到白色连续网状二次渗碳体和深色片状珠光体，平均硬度为18HRC。图6所示为T12钢在850℃加热保温30min后正火的显微组织，由深色细片状珠光体和少量白色粒状碳化物组成，粒状碳化物有呈网状的趋势，平均硬度为27HRC。

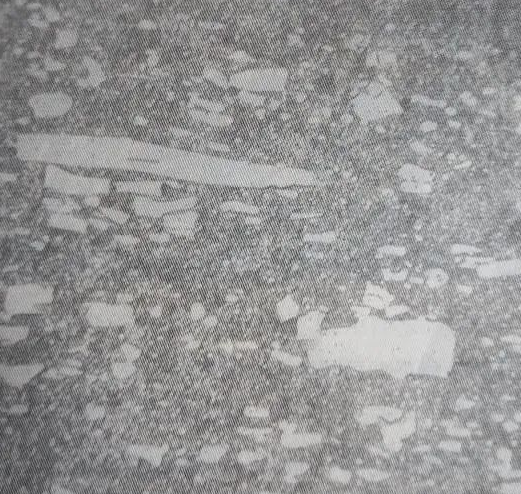

图7 Cr12MoV钢供应状态的显微组织

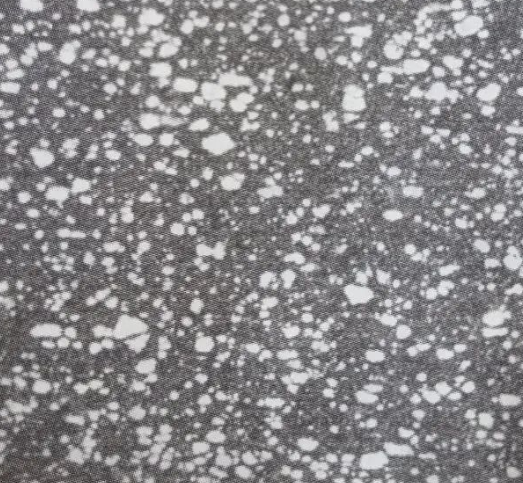

图8 高速钢锻造退火后的显微组织

     合金钢中的碳化物稳定，加热时不易溶入奥氏体，退火冷却后不易形成片状珠光体而形成粒状珠光体；在正火冷却后形成粒状索氏体或粒状托氏体，硬度偏高。因此，合金钢很少将正火作为切屑加工前的预备热处理。

      图7所示为Cr12MoV钢原材料供应状态（热轧后退火）的显微组织，基体为粒状索氏体，其上分布着带状的大块状共晶碳化物，平均硬度为26HRC。图8所示为高速钢锻造退火后的显微组织，基体为粒状索氏体，其上分布着颗粒状共晶核细小的二次碳化物，平均硬度为34HRC。
