退火与正火的组织性能比较，加热温度引起粗化后的组织不一样

浏览：发布日期：2022-11-15 16:22:02【大中小】

加热温度引起粗化后的组织不一样

正常加热时，退火或正火均使钢的晶粒细化，但如果加热温度过高，奥氏体晶粒粗大，则正火后易形成魏氏组织，而退火后形成粗晶粒组织。

退火与正火的组织性能比较，加热温度引起粗化后的组织不一样(图1)

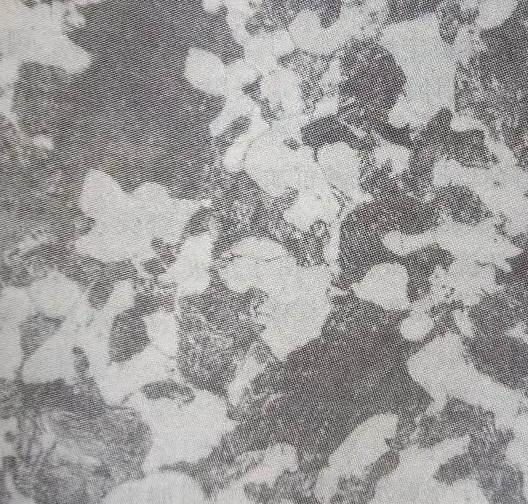

图9 45钢在920℃加热保温20min退火后的组织

退火与正火的组织性能比较，加热温度引起粗化后的组织不一样(图2)

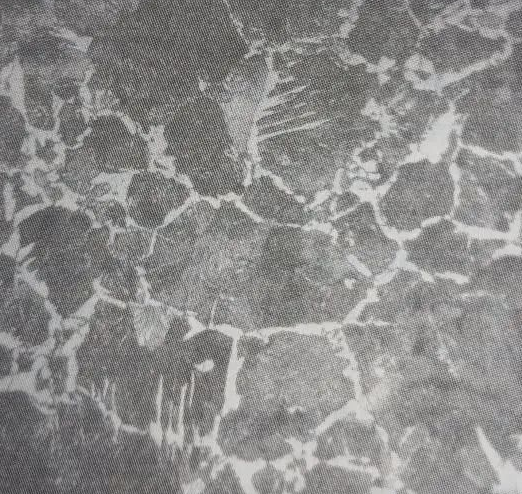

图10 45钢在920℃加热保温20min正火后的组织

图9所示为45钢在920℃加热保温20min随炉冷却后得到的深色片状珠光体和白色不规则多边形的铁素体，其晶粒比较粗大。图10所示为45钢在920加热保温20min空冷后得到的细片状珠光体和白色网状及块状铁素体，个别铁素体呈针状向晶内延伸。

专业定制热处理炉|工业炉|退火炉|连续炉厂家汇诚盛炉业
