　　新型网带光亮退火炉的技术实现要素

　　新型网带式光亮退火炉的技术实现要素包括光亮退火炉本体和网带，网带穿过光亮退火炉本体，网带的进出口端位于光亮退火炉本体的外部；光亮退火炉体内设有张紧机构，张紧机构包括转轴和驱动转轴转动的电机；转轴上套有支撑网带的支撑辊；支撑辊与转轴偏心设置。钢球在回火时翻转，加热更加均匀。

　　炉体外侧两侧设有吸罩，两吸罩的开口分别朝向网带的入口端和出口端；光亮退火炉的炉体设有废气回收机构，废气回收机构包括相互连通的离心风机和燃烧室，离心风机通过通风管与油烟机连通；燃烧室中装有自动点火器。

　　主控为大功率晶闸管过零元件(风冷)，温控仪表与晶闸管之间设置独立的触发单元。温控系统采用日本欧姆龙数字温度调节器进行温度控制，可实现多步温度曲线控制，并具有限制温升的功能。电炉门升降压紧装置的炉门由型钢和钢板焊接而成，内衬硅酸铝纤维，宽高相间，由配重两侧的电动绞车升降。

　　与现有技术相比，本发明新型网带式光亮退火炉设有张紧机构，张紧机构上的托辊和转轴偏心设置，使得钢球在回火过程中沿输送方向向前波动，在前进过程中翻转，热量更加均匀，回火质量大大提高。

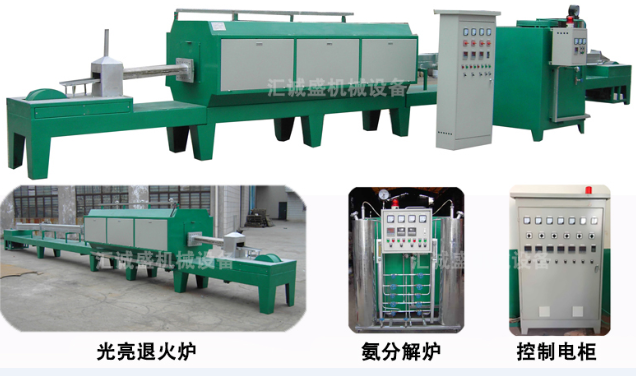

新型网带光亮退火炉的技术实现要素(图1)
